简介

N32WB43x 系列是接纳 32 bit ARM Cortex-M4+Cortex-M0 双核架构的 BLE5.1 蓝牙芯片，，，，，，发射电流 4.2mA，，，，，，吸收电流 3.8mA，，，，，，最大发射功率+6dBm，，，，，，吸收迅速度-96dBm@BLE 1Mbps，，，，，，最高事情主频 108MHz，，，，，，支持浮点运算和DSP 指令，，，，，，集成高达 128KB 嵌入式 Flash，，，，，，32KB SRAM，，，，，，集成富厚的高性能模拟器件，，，，，，内置 1 个 12bit 5Msps ADC，，，，，，2 路自力轨到轨运算放大器，，，，，，2 个高速较量器，，，，，，1 个 1Msps 12bit DAC，，，，，，集成 U(S)ART、LPUART、I2C、SPI、USB、CAN 等数字通讯接口，，，，，，Segment LCD 驱动接口, 内置多种密码算法硬件加速引擎

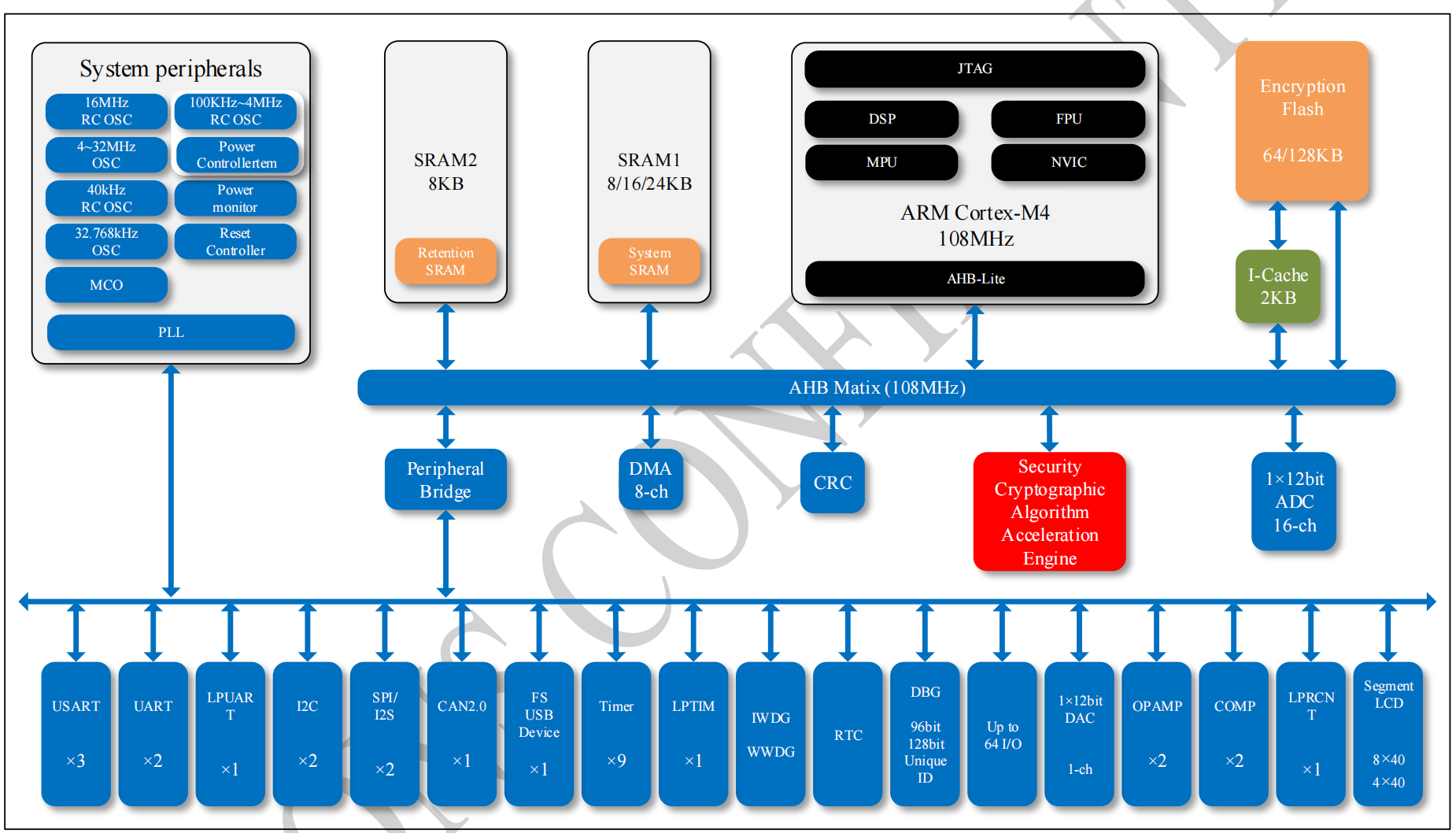

N32WB43x框图

要害特征

■ BLE5.1

― 2.4GHz 射频收发，，，，，，支持 BLE5.1

― 吸收迅速度-96dBm@BLE 1Mbps

― 可编程发射机功率，，，，，，最大+6dBm

― 吸收电流：3.8mA@3.3V

― 发射电流：4.2mA@3.3V/0dBm

■ 内核 CPU

― 32 位 ARM Cortex-M4 + Cortex-M0 双内核架构，，，，，，其中 32 位 Cortex-M0 作为协处置惩罚器专用于处置惩罚 BLE5.1 射频电路和蓝牙焦点协议，，，，，，通过内部总线与Cortex-M4 核应用处置惩罚器举行通讯

― 32 位 ARM Cortex-M4 内核+ FPU，，，，，，单周期硬件乘除法指令，，，，，，支持 DSP 指令和 MPU

― 内置 2KB 指令 Cache 缓存，，，，，，支持 Flash 加速单位执行程序 0 期待 ― 最高主频 108MHz，，，，，，135DMIPS

■ 加密存储器

― 高达 128KByte 片内 Flash，，，，，，支持加密存储、分区治理及数据保唬；；
；，，，，，，支持硬件 ECC 校验，，，，，，10 万次擦写次数，，，，，，10 年数据坚持

― 高达 32KByte 片内 SRAM，，，，，，包括 24Kbyte SRAM1(Stop2 模式可设置为坚持)和 8 Kbyte SRAM2(Standby 和 Stop2模式下都可设置为坚持)，，，，，，支持硬件奇偶校验

― 32 位 ARM Cortex-M0 Core 集成 512KByte 的 Flash 给蓝牙协议栈用

■ 低功耗

― 支持 Run、Sleep、LP Run、LP Sleep、Stop2、Standby 模式

■ 高性能模拟接口

― 1 个 12bit 5Msps ADC，，，，，，12/10/8/6bits 可设置，，，，，，多达 16 路外部单端输入通道，，，，，，支持差分模式

― 2 个轨到轨运算放大器，，，，，，内置最大 32 倍可编程增益放大

― 2 个高速模拟较量器，，，，，，内置 64 级可调较量基准，，，，，，其中 COMP1 在 STOP2 模式下事情

― 1 个 12bit DAC，，，，，，采样率 1Msps ― 内部 2.048V 自力参考电压基准源

― 所有模拟接口支持 1.8~3.6V 全电压事情

■ 时钟

― 4MHz~32MHz 外部高速晶体

― 32.768KHz 外部低速晶体

― 内部高速 RC(HSI) 16MHz

― 内部多速 RC(MSI) 100K~4M

― 内部低速 RC(LSI) 40KHz

― 内置高速 PLL

― 支持 1 路时钟输出，，，，，，可设置为低速或高速时钟输出

■ 复位

― 支持上电/欠压/外部引脚复位

― 支持看门狗复位、软件复位

■ 最大支持 58 个 GPIOs

■ 通讯接口

― 4 个 U(S)ART 接口，，，，，，其中 3 个 USART 接口（支持 1xISO7816，，，，，，1xIrDA，，，，，，LIN），，，，，，1 个 UART 接口

― 1 个 LPUART，，，，，，支持 STOP2 低功耗状态下叫醒 MCU ― 2 个 SPI 接口，，，，，，速率高达 16 Mbps，，，，，，支持 I2S 通讯

― 2 个 I2C 接口，，，，，，速率高达 1 MHz，，，，，，主从模式可配，，，，，，从机模式下支持双地点响应

― 1 个 USB2.0 Full speed Device 接口

― 1 个 CAN 2.0A/B 总线接口

■ Segment LCD 驱动接口

― 最大支持 304 段（8x38）或 152 段（4x38）单色无源液晶显示

― 无邪的 LCD 刷新率支持（30~102Hz）

― 支持静态，，，，，， 1/2，，，，，，1/3，，，，，，1/4，，，，，，1/8 占空比

― 支持静态，，，，，，1/2，，，，，，1/3，，，，，，1/4 偏置

― 支持 Stop2 模式下正常显示

■ 1 个高速 DMA 控制器，，，，，，每个控制器支持 8 通道，，，，，，通道源地点及目的地点恣意可配

■ RTC 实时时钟，，，，，，支持闰年万年历，，，，，，闹钟事务，，，，，，周期性叫醒,支持内外部时钟校准

■ 准时计数器

― 2 个 16bit 高级准时计数器，，，，，，支持输入捕获，，，，，，互补输出 ，，，，，，正交编码输入，，，，，，最高控制精度 9.25nS；；；；
；每个准时器有 4 个自力的通道，，，，，，其中 3 个通道支持 6 路互补 PWM 输出

― 4 个 16bit 通用准时计数器，，，，，， 每个准时器有 4 个自力通道，，，，，，支持输入捕获/输出较量/PWM 输出

― 2 个 16bit 基础准时计数器

― 1 个 16bit 低功耗准时计数器，，，，，，支持正交编码及双脉冲计数功效，，，，，，可在 STOP2 状态下事情

― 1x 24bit SysTick ― 1x 7bit 窗口看门狗(WWDG) ― 1x 12bit 自力看门狗( IWDG)

■ 编程方法

― 支持 SWD/JTAG 在线调试接口

― 支持 UART、USB Bootloader ? 清静特征

― 内置密码算法硬件加速引擎

― 支持 AES、DES、TDES、SHA1/224/256，，，，，，SM1、SM3、SM4、SM7 算法

― Flash 存储加密，，，，，，多用户分区治理（MMU）

― TRNG 真随机数爆发器

― CRC16/32 运算

― 支持写保唬；；
；ぃ╓RP），，，，，，多种读保唬；；
；ぃ≧DP）品级（L0/L1/L2）

― 支持清静启动，，，，，，程序加密下载，，，，，，清静更新

― 支持外部时钟失效监测，，，，，，防拆监测

■ 96 位 UID 和 128 位 UCID

■ 事情条件

― 事情电压规模：1.8V~3.6V ― 事情温度规模：-40℃～105℃

― ESD：±4KV（HBM 模子，，，，，，其中 RFIO 管脚±2KV）, ±1KV（CDM 模子）

■ 封装

― QFN48(6mm x 6mm) ― QFN80(9mm x 9mm)

■ 订购型号

规格书下载
